Aeronave F-16¶

Exemplo criado por Wilson Rocha Lacerda Junior

Procurando mais detalhes sobre modelos NARMAX? Para informações completas sobre modelos, métodos e uma ampla variedade de exemplos e benchmarks implementados no SysIdentPy, confira nosso livro: Nonlinear System Identification and Forecasting: Theory and Practice With SysIdentPy

Este livro fornece orientações detalhadas para apoiar seu trabalho com o SysIdentPy.

Nota: Os exemplos a seguir não tentam replicar os resultados dos manuscritos citados. Mesmo os parâmetros do modelo como ylag e xlag e o tamanho dos dados de identificação e validação não são os mesmos dos artigos citados. Além disso, ajuste de taxa de amostragem e outras preparações de dados diferentes não são tratados aqui.

Reprodutibilidade¶

Este tutorial foi verificado com SysIdentPy 0.9.0 no Python 3.12.12 e pandas 2.3.3. Os dados hospedados em sysidentpy-data usam uma URL de commit imutável. Os resultados numéricos devem ser recalculados quando o ambiente ou a configuração do modelo mudarem.

Referência¶

O texto a seguir foi retirado do link http://www.nonlinearbenchmark.org/#F16.

Nota: O leitor é encaminhado ao site mencionado para uma referência completa sobre o experimento. Por enquanto, este notebook é apenas um exemplo simples do desempenho do SysIdentPy em um conjunto de dados do mundo real. Um estudo mais detalhado deste sistema será publicado no futuro.

O benchmark do Ground Vibration Test da F-16 apresenta um sistema de alta ordem com não linearidades de folga e atrito na interface de montagem das cargas úteis.

Os dados experimentais disponibilizados aos participantes do Workshop foram adquiridos em uma aeronave F-16 em escala real na ocasião do Siemens LMS Ground Vibration Testing Master Class, realizado em setembro de 2014 na base militar de Saffraanberg, Sint-Truiden, Bélgica.

Durante a campanha de testes, duas cargas úteis simuladas foram montadas nas pontas das asas para simular as propriedades de massa e inércia de dispositivos reais que tipicamente equipam uma F-16 em voo. A estrutura da aeronave foi instrumentada com acelerômetros. Um excitador foi fixado sob a asa direita para aplicar sinais de entrada. A fonte dominante de não linearidade nas dinâmicas estruturais era esperada originar das interfaces de montagem das duas cargas úteis. Essas interfaces consistem em elementos de conexão em forma de T no lado da carga útil, deslizados através de um trilho fixado ao lado da asa. Uma investigação preliminar mostrou que a conexão traseira da interface asa direita-carga útil era a fonte predominante de distorções não lineares nas dinâmicas da aeronave e, portanto, é o foco deste estudo de benchmark.

Uma formulação detalhada do problema de identificação pode ser encontrada aqui. Todos os arquivos fornecidos e informações sobre o sistema de benchmark da aeronave F-16 estão disponíveis para download aqui. Este arquivo zip contém uma descrição detalhada do sistema, os conjuntos de dados de estimação e teste, e algumas fotos da configuração. Os dados estão disponíveis nos formatos de arquivo .csv e .mat.

Por favor, cite o benchmark F16 como:

J.P. Noël and M. Schoukens, F-16 aircraft benchmark based on ground vibration test data, 2017 Workshop on Nonlinear System Identification Benchmarks, pp. 19-23, Brussels, Belgium, April 24-26, 2017.

Instale explicitamente o checkout do repositório e o pandas antes de executar este notebook:

python -m pip install -e .
python -m pip install pandas==2.3.3

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from sysidentpy.model_structure_selection import FROLS
from sysidentpy.basis_function import Polynomial
from sysidentpy.parameter_estimation import LeastSquares
from sysidentpy.metrics import root_relative_squared_error
from sysidentpy.utils.display_results import results
from sysidentpy.utils.plotting import plot_residues_correlation, plot_results
from sysidentpy.residues.residues_correlation import (
    compute_residues_autocorrelation,
    compute_cross_correlation,
)

f_16 = pd.read_csv(
    r"https://raw.githubusercontent.com/wilsonrljr/sysidentpy-data/4085901293ba5ed5674bb2911ef4d1fa20f3438d/datasets/f_16_vibration_test/f-16.txt",
    header=None,
    names=["x1", "x2", "y"],
)

f_16.shape

Visualizando os Dados¶

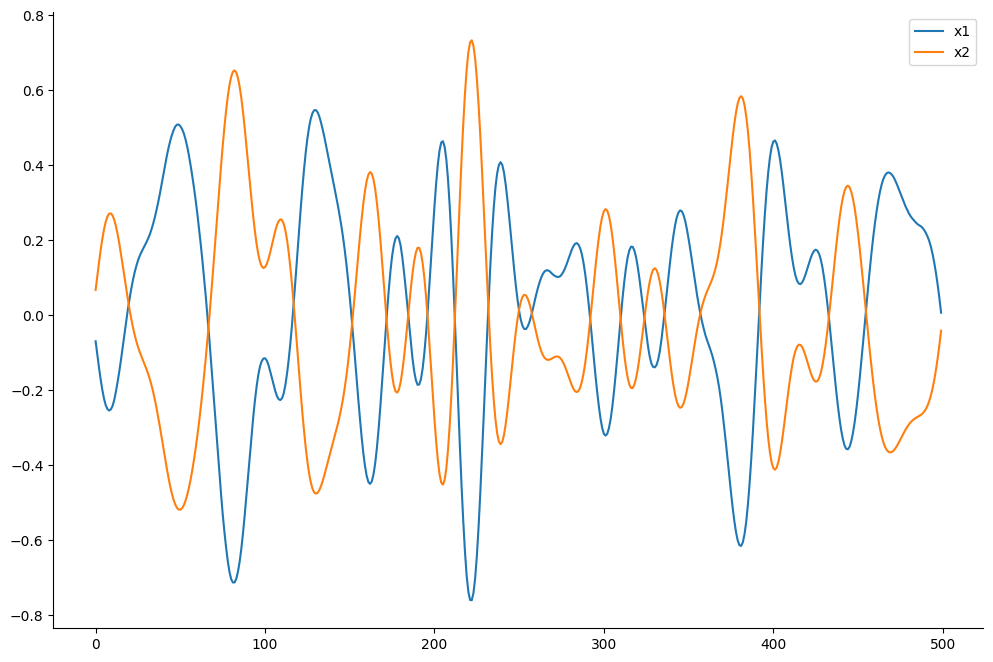

f_16[["x1", "x2"]][0:500].plot(figsize=(12, 8))

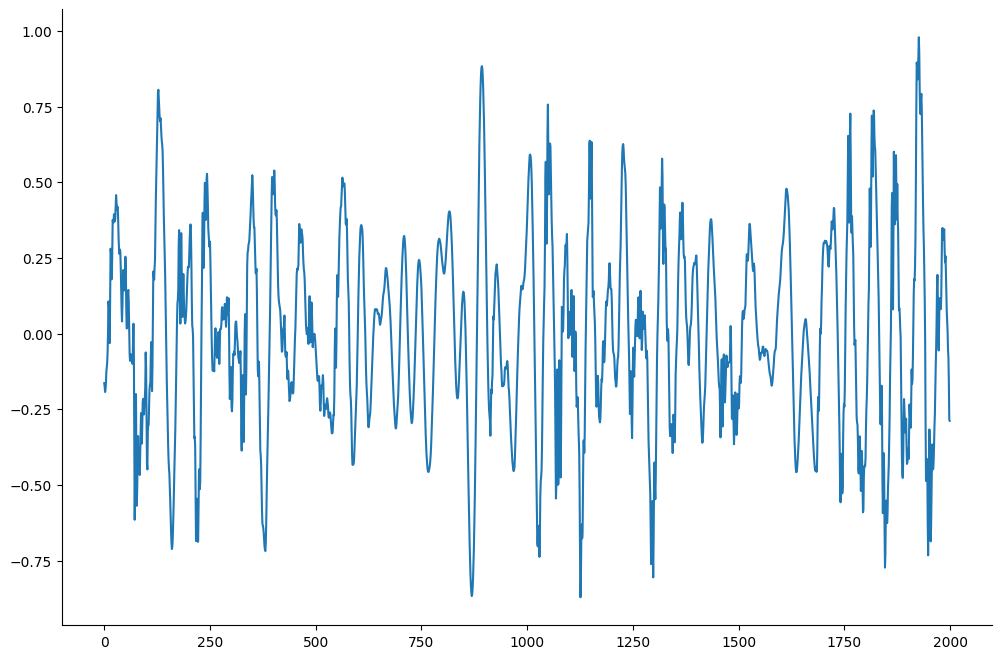

f_16["y"][0:2000].plot(figsize=(12, 8))

Dividindo os Dados¶

x1_id, x1_val = f_16["x1"][0:16384].values.reshape(-1, 1), f_16["x1"][
    16384::
].values.reshape(-1, 1)
x2_id, x2_val = f_16["x2"][0:16384].values.reshape(-1, 1), f_16["x2"][
    16384::
].values.reshape(-1, 1)
x_id = np.concatenate([x1_id, x2_id], axis=1)
x_val = np.concatenate([x1_val, x2_val], axis=1)

y_id, y_val = f_16["y"][0:16384].values.reshape(-1, 1), f_16["y"][
    16384::
].values.reshape(-1, 1)

Configurando os Lags de Entrada¶

x1lag = list(range(1, 10))
x2lag = list(range(1, 10))
x2lag

Treinamento e Avaliação do Modelo¶

basis_function = Polynomial(degree=1)
estimator = LeastSquares()

model = FROLS(
    order_selection=True,
    n_info_values=39,
    ylag=20,
    xlag=[x1lag, x2lag],
    info_criteria="bic",
    estimator=estimator,
    basis_function=basis_function,
)

model.fit(X=x_id, y=y_id)
y_hat = model.predict(X=x_val, y=y_val)
rrse = root_relative_squared_error(
    y_val[model.max_lag :], y_hat[model.max_lag :]
)
print(rrse)
r = pd.DataFrame(
    results(
        model.final_model,
        model.theta,
        model.err,
        model.n_terms,
        err_precision=8,
        dtype="sci",
    ),
    columns=["Regressors", "Parameters", "ERR"],
)
print(r)

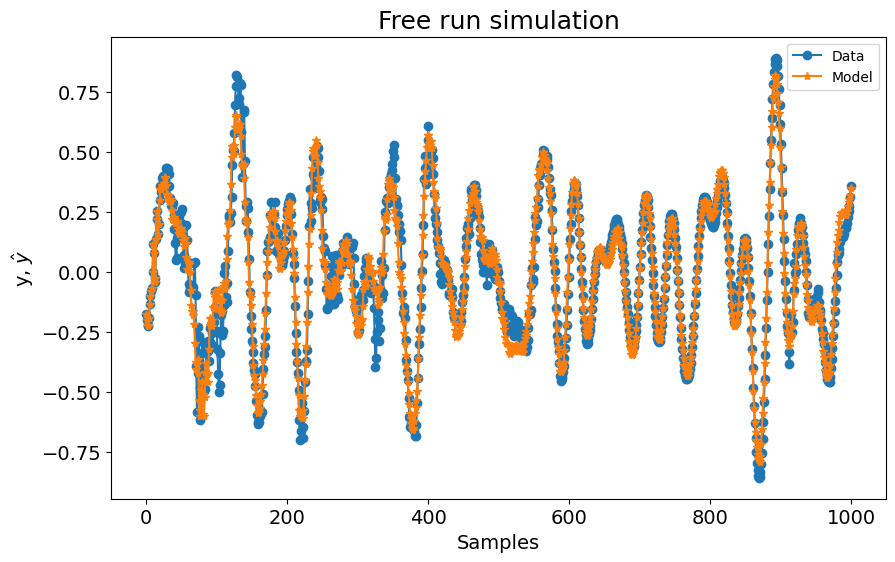

plot_results(
    y=y_val[model.max_lag :], yhat=y_hat[model.max_lag :], n=1000
)
ee = compute_residues_autocorrelation(
    y_val[model.max_lag :], y_hat[model.max_lag :]
)

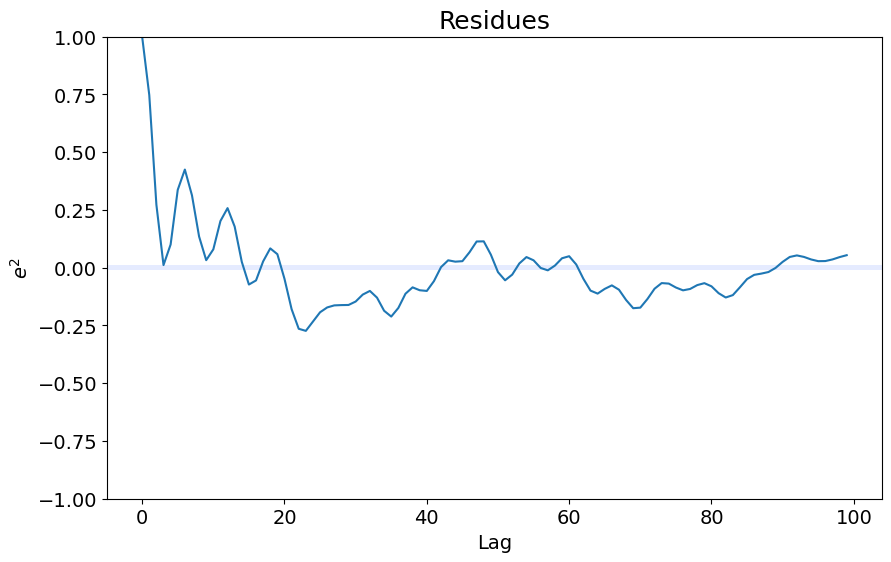

plot_residues_correlation(data=ee, title="Residues", ylabel="$e^2$")
x1e = compute_cross_correlation(
    y_val[model.max_lag :],
    y_hat[model.max_lag :],
    x_val[model.max_lag :, 0],
)
plot_residues_correlation(data=x1e, title="Residues", ylabel="$x_1e$")

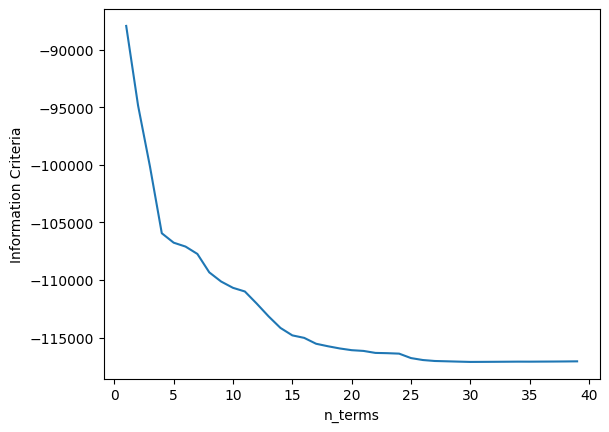

Gráfico de Critérios de Informação¶

xaxis = np.arange(1, model.n_info_values + 1)
plt.plot(xaxis, model.info_values)
plt.xlabel("n_terms")
plt.ylabel("Information Criteria")

# You can use the plot below to choose the "n_terms" and run the model again with the most adequate value of terms.

Resultado reproduzido e escopo¶

Após excluir as 20 amostras iniciais exigidas pelos atrasos do modelo, o RRSE da simulação livre no registro selecionado de 32.768 amostras é 0,291070. Este é um estudo ilustrativo do SysIdentPy, não uma submissão ao benchmark oficial, porque não utiliza todas as divisões distribuídas pelo carregador F-16 de nonlinear_benchmarks.
