Mapa Logístico¶

Tutorial criado por Wilson Rocha

O Mapa Logístico¶

Sistemas caóticos são processos determinísticos que exibem comportamento imprevisível e aparentemente aleatório devido à sua extrema sensibilidade às condições iniciais. Embora governados por regras simples, esses sistemas são notoriamente difíceis de modelar em escalas de tempo longas, tornando-os um desafio fascinante para identificação de sistemas. O Mapa Logístico é um exemplo clássico de caos, primeiro popularizado na ecologia para modelar o crescimento populacional. Sua equação simples,

\[ x_{n+1} = r x_n (1 - x_n) \]

captura uma rica variedade de comportamentos, desde equilíbrios estáveis até oscilações periódicas e caos completo, dependendo do parâmetro de crescimento \(r\). Estudando este sistema, obtemos insights sobre fenômenos universais como a rota de duplicação de período para o caos e o surgimento de estruturas fractais em diagramas de bifurcação. Neste tutorial, usaremos o SysIdentPy para modelar o Mapa Logístico e reconstruir seu diagrama de bifurcação, demonstrando como abordagens orientadas a dados podem capturar dinâmicas caóticas.

Visualizando o Mapa Logístico¶

Para entender o Mapa Logístico, vamos primeiro visualizar seu comportamento em diferentes regimes de \(r\):

Pontos Fixos Estáveis \(r < 3\): Para \(r\) baixo, a população converge para um valor estacionário.
Regimes Periódicos \(3 < r < 3.57\): À medida que \(r\) aumenta, o sistema passa por bifurcações de duplicação de período, oscilando entre 2, 4, 8, … estados.
Caos \(r \geq 3.57\): Além do ponto de acumulação, o sistema se comporta caoticamente, com trajetórias que nunca se repetem.

Um gráfico de teia de aranha ajuda a visualizar o processo de iteração: começando de um \(x_0\) inicial, alternamos entre avaliar o Mapa Logístico (saltos verticais) e atualizar \(x_n\) (movimentos horizontais para a diagonal). Regimes caóticos mostram padrões erráticos e não repetitivos de teia de aranha, enquanto regimes periódicos traçam ciclos estáveis.

import numpy as np
import matplotlib.pyplot as plt
import pandas as pd

from sysidentpy.model_structure_selection import FROLS
from sysidentpy.basis_function import Polynomial
from sysidentpy.parameter_estimation import LeastSquares

from sysidentpy.utils.plotting import plot_results
from sysidentpy.utils.display_results import results


def logistic_map(x, r):
    """Calcular uma iteração do mapa logístico."""
    return r * x * (1 - x)


# Parâmetros
r = 3.7  # Taxa de crescimento (tente 2.8, 3.2, 3.5, 3.9)
n_iter = 50  # Número de iterações
x0 = 0.2  # Condição inicial

# Criar gráfico de teia de aranha
x = np.linspace(0, 1, 1000)
f = logistic_map(x, r)

plt.figure(figsize=(8, 6))
plt.plot(x, f, "b-", label=f"Mapa Logístico ($r={r}$)")
plt.plot(x, x, "k--", label="$y = x$")

# Simular iterações
xt = np.zeros(n_iter)
xt[0] = x0
for i in range(n_iter - 1):
    y = logistic_map(xt[i], r)
    plt.plot([xt[i], xt[i]], [xt[i], y], "r", lw=0.5)  # Linha vertical
    plt.plot([xt[i], y], [y, y], "r", lw=0.5)  # Linha horizontal
    xt[i + 1] = y

plt.xlabel("$x_n$", fontsize=12)
plt.ylabel("$x_{n+1}$", fontsize=12)
plt.title("Gráfico de Teia de Aranha para o Mapa Logístico")
plt.legend()
plt.grid(alpha=0.3)
plt.xlim(0, 1)
plt.ylim(0, 1)
plt.show()

O gráfico acima mostra a Curva Logística (Azul). A linha diagonal (Preta Tracejada) representa \(x_{n+1} = x_n\) e mostra as interseções com a curva logística que indicam pontos fixos. Finalmente, as linhas verticais da trajetória da Teia de Aranha (em vermelho) aplicam o mapa \(x_n \to x_{n+1}\) e as linhas horizontais redefinem \(x_n = x_{n+1}\) para a próxima iteração.

A interpretação por regime pode ser feita da seguinte forma:

Ponto Fixo Estável (ex., \(r = 2.8\)): A teia de aranha espirala para dentro até um único ponto.
Periódico (ex., \(r = 3.5\)): A trajetória cicla entre 4 pontos (período-4).
Caótico (ex., \(r = 3.9\)): As linhas vermelhas nunca se repetem, preenchendo o espaço erraticamente.

3. Gerando o Diagrama de Bifurcação¶

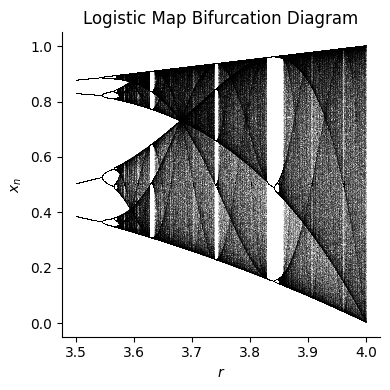

O diagrama de bifurcação resume como o comportamento de longo prazo do Mapa Logístico muda com \(r\). Vamos criá-lo considerando: 1. Variando \(r\) em um intervalo (\(3.5 \leq r \leq 4.0\)). 2. Iterar o mapa: Para cada \(r\), descartar iterações transientes (primeiros 500 passos) para focar no comportamento assintótico. 3. Plotar \(x\) para as iterações restantes.

O diagrama de bifurcação revela várias características-chave. Cascatas de duplicação de período ocorrem quando bifurcações sucessivas dividem pontos estáveis em pares, levando a períodos progressivamente mais longos. Regiões caóticas emergem como bandas densas de pontos, indicando alta sensibilidade às condições iniciais. Dentro dessas regiões caóticas, janelas de ordem aparecem, como perto de \(r \approx 3.83\), onde o comportamento periódico reemerge temporariamente, destacando a estrutura sutil subjacente ao caos.

Este diagrama serve como uma "impressão digital" do sistema, que reconstruiremos posteriormente usando modelos SysIdentPy.

num = 1000
N = 1000
N_drop = 500
r0 = 3.5

rs = r0 + np.arange(num) / num * (4 - r0)
xss = []

# Gerar dados de bifurcação
for r in rs:
    x = 0.5  # Condição inicial
    xs = []

    # Iterações de aquecimento (descartar transiente)
    for _ in range(N_drop):
        x = logistic_map(x, r)

    # Armazenar iterações estáveis
    for _ in range(N):
        x = logistic_map(x, r)
        xs.append(x)

    xss.append(xs)

plt.figure(figsize=(4, 4), dpi=100)
for r, xs in zip(rs, xss):
    plt.plot([r] * len(xs), xs, ",", alpha=0.1, c="black", rasterized=True)

plt.xlabel("$r$")
plt.ylabel("$x_n$")
plt.title("Diagrama de Bifurcação do Mapa Logístico")
plt.tight_layout()
plt.show()

Vamos começar construindo um modelo para o mapa logístico com \(r = 3.5\) para avaliar como o SysIdentPy se sai neste cenário periódico.

y = np.array(xss[0]).reshape(-1, 1)
y_train = y[:800, :].copy()
y_test = y[200:, :].copy()

basis_function = Polynomial(degree=3)
model = FROLS(
    ylag=1,
    estimator=LeastSquares(),
    basis_function=basis_function,
    model_type="NAR",
)
model.fit(y=y_train)
yhat = model.predict(y=y_test[:2].reshape(-1, 1), forecast_horizon=len(y_test))

r = pd.DataFrame(
    results(
        model.final_model,
        model.theta,
        model.err,
        model.n_terms,
        err_precision=8,
        dtype="sci",
    ),
    columns=["Regressores", "Parâmetros", "ERR"],
)
print(r)

plot_results(y=y_test[model.max_lag :], yhat=yhat[model.max_lag :])

  Regressores   Parâmetros             ERR
0          1  -2.4433E-14  9.05069788E-01
1   y(k-1)^3   3.6415E-14  9.17450154E-02
2     y(k-1)   3.5000E+00  3.13396079E-03
3   y(k-1)^2  -3.5000E+00  5.12359326E-05

5. Reconstruindo o Diagrama de Bifurcação com Modelos¶

Um modelo orientado a dados como NARMAX pode replicar o comportamento de bifurcação do Mapa Logístico? Vamos descobrir:

Os seguintes passos serão executados:

Loop sobre \(r\): Para cada valor no intervalo (ex., 2.5 a 4.0 em passos de 0.01).
Treinar um modelo: Gerar dados sintéticos para o \(r\) atual, dividir em conjuntos de treino/teste, e ajustar um modelo NARMAX usando o algoritmo FROLS do SysIdentPy.
Previsão: Usar o modelo treinado para prever estados futuros, começando de uma condição inicial.
Plotar: Coletar os estados assintóticos e sobrepor em um diagrama de bifurcação.

def fit_model(y_train, y_test, degree=3, ylag=1, n_info_values=50):
    """Ajustar um modelo NARX e retornar previsões."""
    basis_function = Polynomial(degree=degree)
    model = FROLS(
        ylag=ylag,
        n_info_values=n_info_values,
        estimator=LeastSquares(),
        basis_function=basis_function,
        model_type="NAR",
    )
    model.fit(y=y_train)
    return model.predict(
        y=y_test[: model.max_lag].reshape(-1, 1), forecast_horizon=len(y_test)
    )


def generate_bifurcation_data(rs, N, N_drop):
    """Gerar dados do mapa logístico e previsões do modelo para cada r."""
    xss, yhat_bifurcation = [], []
    for r in rs:
        x = 0.5
        # Iterações de aquecimento
        for _ in range(N_drop):
            x = logistic_map(x, r)

        # Iterações estáveis (loop corrigido)
        xs = []
        for _ in range(N):
            x = logistic_map(x, r)
            xs.append(x)

        xss.append(xs)

        # Preparar dados para modelagem
        y = np.array(xs).reshape(-1, 1)
        y_train, y_test = y[:800, :], y[200:, :]
        yhat = fit_model(y_train, y_test)
        yhat_bifurcation.append(np.array(yhat))

    return xss, yhat_bifurcation


# Parâmetros
num = 1000
N, N_drop = 1000, 500
r0 = 3.5
rs = r0 + np.arange(num) / num * (4 - r0)

xss, yhat_bifurcation = generate_bifurcation_data(rs, N, N_drop)

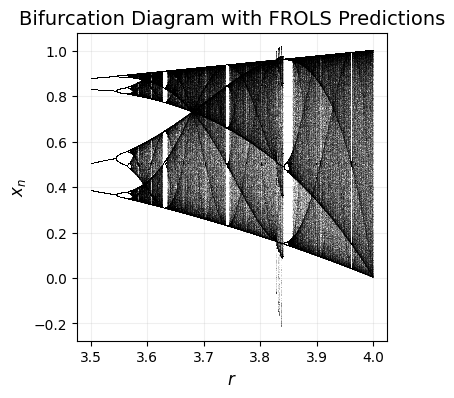

# Plotar diagrama de bifurcação previsto
plt.figure(figsize=(4, 4), dpi=100)
for ind, r in enumerate(rs):
    plt.plot(
        [r] * len(yhat_bifurcation[ind]),
        yhat_bifurcation[ind],
        ",",
        alpha=0.1,
        c="black",
        rasterized=True,
    )

plt.title("Diagrama de Bifurcação com Previsões FROLS", fontsize=14)
plt.xlabel("$r$", fontsize=12)
plt.ylabel("$x_n$", fontsize=12)
plt.grid(alpha=0.2)
plt.show()

Conforme mostrado nos gráficos acima, os modelos reproduzem com precisão ciclos estáveis em regimes periódicos, com erros de previsão mínimos. Em regimes caóticos, os modelos fornecem previsões precisas a curto prazo, mas ocorre divergência a longo prazo devido à sensibilidade às condições iniciais, destacando as limitações inerentes à modelagem de sistemas caóticos. O diagrama de bifurcação gerado mantém as características-chave, como duplicação de período e transições caóticas, embora detalhes mais finos possam requerer um modelo com maior complexidade. Este experimento demonstra a capacidade do SysIdentPy de capturar dinâmicas não lineares essenciais, mesmo em cenários caóticos.
