Modelo NFIR - Visão Geral¶

Exemplo criado por Wilson Rocha Lacerda Junior

Procurando mais detalhes sobre modelos NARMAX? Para informações completas sobre modelos, métodos e uma ampla variedade de exemplos e benchmarks implementados no SysIdentPy, confira nosso livro: Nonlinear System Identification and Forecasting: Theory and Practice With SysIdentPy

Este livro oferece orientação aprofundada para apoiar seu trabalho com o SysIdentPy.

Este exemplo mostra como usar o SysIdentPy para construir modelos NFIR. Modelos NFIR são modelos sem realimentação de saída. Em outras palavras, não há regressores \(y(k-n_y)\), apenas \(x(k-n_x)\).

O modelo NFIR pode ser descrito como:

\[ y_k= F^\ell[x_{k-d}, x_{k-d-1}, \dotsc, x_{k-d-n_x}, e_{k-1}, \dotsc, e_{k-n_e}] + e_k \]

onde \(n_x \in \mathbb{N}\) é o lag máximo para a entrada do sistema; \(x_k \in \mathbb{R}^{n_x}\) é a entrada do sistema no tempo discreto \(k \in \mathbb{N}^n\); \(e_k \in \mathbb{R}^{n_e}\) representa incertezas e possível ruído no tempo discreto \(k\). Neste caso, \(\mathcal{F}^\ell\) é alguma função não-linear dos regressores de entrada com grau de não-linearidade \(\ell \in \mathbb{N}\) e \(d\) é um atraso de tempo tipicamente definido como \(d=1\).

É importante notar que o tamanho do modelo NFIR é geralmente significativamente maior comparado ao tamanho de seu equivalente modelo NARMAX. Esta desvantagem pode ser notada na dimensionalidade de modelos lineares e leva a cenários ainda mais complexos no caso não-linear.

Portanto, se você está procurando modelos parcimoniosos e compactos, considere usar modelos NARMAX. No entanto, ao comparar modelos NFIR e NARMAX, é geralmente mais desafiador estabelecer estabilidade, particularmente em um contexto orientado a controle, com modelos NARMAX do que com modelos NFIR.

pip install sysidentpy

import pandas as pd
import numpy as np
from sysidentpy.utils.generate_data import get_siso_data
from sysidentpy.metrics import root_relative_squared_error
from sysidentpy.basis_function import Polynomial
from sysidentpy.parameter_estimation import LeastSquares, RecursiveLeastSquares
from sysidentpy.utils.display_results import results
from sysidentpy.utils.plotting import plot_results
from sysidentpy.model_structure_selection import AOLS, FROLS

NFIR x NARMAX

Vamos reproduzir o mesmo exemplo fornecido na "seção de funcionalidades principais". Naquele exemplo, usamos um modelo NARX com xlag e ylag iguais a 2 e um grau de não-linearidade igual a 2. Isso resultou em um modelo com 3 regressores e um RRSE (métrica de validação) igual a \(0.000184\)

Regressores	Parâmetros	ERR
x1(k-2)	9.0001E-01	9.57505011E-01
y(k-1)	2.0001E-01	3.89117583E-02
x1(k-1)y(k-1)	9.9992E-02	3.58319976E-03

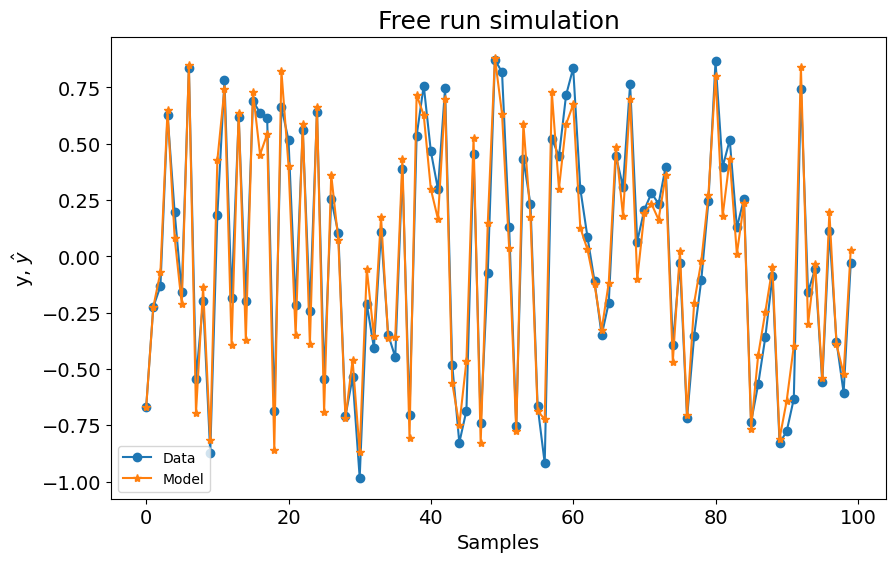

Então, o que acontece se eu usar um modelo NFIR com a mesma configuração?¶

np.random.seed(seed=42)
# gerando dados simulados
x_train, x_test, y_train, y_test = get_siso_data(
    n=1000, colored_noise=False, sigma=0.001, train_percentage=90
)

basis_function = Polynomial(degree=2)
estimator = LeastSquares()
model = FROLS(
    order_selection=True,
    xlag=2,
    info_criteria="aic",
    estimator=estimator,
    basis_function=basis_function,
    model_type="NFIR",
)

model.fit(X=x_train, y=y_train)
yhat = model.predict(X=x_test, y=y_test)
rrse = root_relative_squared_error(y_test, yhat)
print(rrse)

r = pd.DataFrame(
    results(
        model.final_model,
        model.theta,
        model.err,
        model.n_terms,
        err_precision=8,
        dtype="sci",
    ),
    columns=["Regressors", "Parameters", "ERR"],
)
print(r)

plot_results(y=y_test, yhat=yhat, n=1000)

C:\Users\wilso\Desktop\projects\GitHub\sysidentpy\sysidentpy\model_structure_selection\forward_regression_orthogonal_least_squares.py:618: UserWarning: n_info_values is greater than the maximum number of all regressors space considering the chosen y_lag, u_lag, and non_degree. We set as 6
  self.info_values = self.information_criterion(reg_matrix, y)


0.2129700627690414
  Regressors  Parameters             ERR
0    x1(k-2)  8.9017E-01  9.55432286E-01

No caso NFIR, obtivemos um modelo com 1 regressor, mas com RRSE significativamente pior (\(0.21\))

Regressores	Parâmetros	ERR
x1(k-2)	8.9017E-01	9.55432286E-01

Então, para obter um modelo NFIR melhor, temos que definir um modelo de ordem mais alta. Em outras palavras, temos que definir um lag máximo maior para construir o modelo.

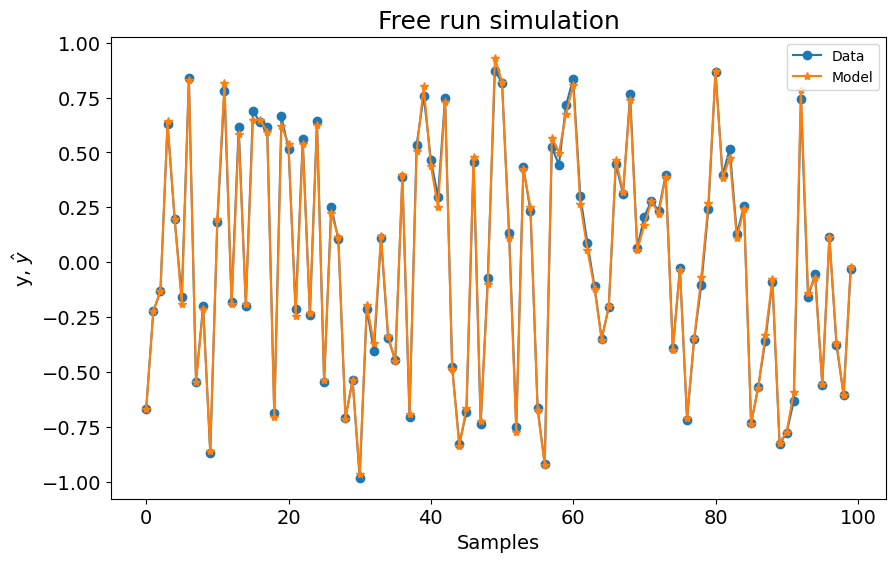

Vamos definir xlag=3.

np.random.seed(seed=42)
# gerando dados simulados
x_train, x_test, y_train, y_test = get_siso_data(
    n=1000, colored_noise=False, sigma=0.001, train_percentage=90
)

basis_function = Polynomial(degree=2)
estimator = LeastSquares()
model = FROLS(
    order_selection=True,
    xlag=3,
    info_criteria="aic",
    estimator=estimator,
    basis_function=basis_function,
    model_type="NFIR",
)

model.fit(X=x_train, y=y_train)
yhat = model.predict(X=x_test, y=y_test)
rrse = root_relative_squared_error(y_test, yhat)
print(rrse)

r = pd.DataFrame(
    results(
        model.final_model,
        model.theta,
        model.err,
        model.n_terms,
        err_precision=8,
        dtype="sci",
    ),
    columns=["Regressors", "Parameters", "ERR"],
)
print(r)

plot_results(y=y_test, yhat=yhat, n=1000)

0.04314951932710626
       Regressors  Parameters             ERR
0         x1(k-2)  8.9980E-01  9.55367779E-01
1         x1(k-3)  1.7832E-01  3.94348076E-02
2  x1(k-3)x1(k-1)  9.1104E-02  3.33315478E-03

Agora, o modelo tem 3 regressores, mas o RRSE ainda é pior (\(0.04\)).

Regressores	Parâmetros	ERR
x1(k-2)	8.9980E-01	9.55367779E-01
x1(k-3)	1.7832E-01	3.94348076E-02
x1(k-3)x1(k-1)	9.1104E-02	3.33315478E-03

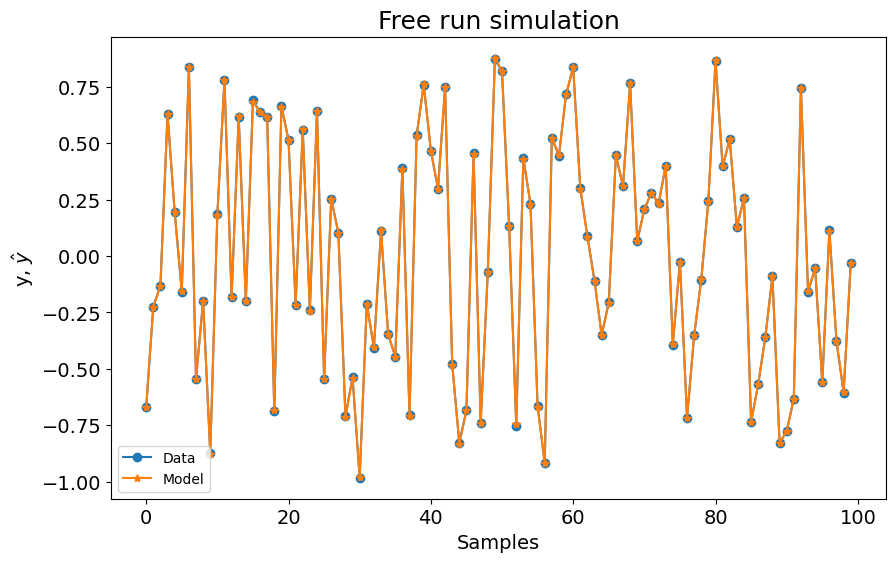

Vamos definir xlag=5.

np.random.seed(seed=42)
# gerando dados simulados
x_train, x_test, y_train, y_test = get_siso_data(
    n=1000, colored_noise=False, sigma=0.001, train_percentage=90
)

basis_function = Polynomial(degree=2)
estimator = LeastSquares()
model = FROLS(
    order_selection=True,
    xlag=5,
    info_criteria="aic",
    estimator=estimator,
    basis_function=basis_function,
    model_type="NFIR",
    err_tol=None,
)

model.fit(X=x_train, y=y_train)
yhat = model.predict(X=x_test, y=y_test)
rrse = root_relative_squared_error(y_test, yhat)
print(rrse)

r = pd.DataFrame(
    results(
        model.final_model,
        model.theta,
        model.err,
        model.n_terms,
        err_precision=8,
        dtype="sci",
    ),
    columns=["Regressors", "Parameters", "ERR"],
)
print(r)

plot_results(y=y_test, yhat=yhat, n=1000)

0.004209451216121233
       Regressors  Parameters             ERR
0         x1(k-2)  8.9978E-01  9.55485306E-01
1         x1(k-3)  1.7979E-01  3.93181813E-02
2  x1(k-3)x1(k-1)  8.9706E-02  3.33141271E-03
3         x1(k-4)  3.5772E-02  1.54789285E-03
4  x1(k-4)x1(k-2)  1.7615E-02  1.09675506E-04
5  x1(k-4)x1(k-1)  1.7871E-02  1.13215338E-04
6         x1(k-5)  6.9594E-03  6.23773643E-05
7  x1(k-5)x1(k-1)  4.1353E-03  6.10794551E-06
8  x1(k-5)x1(k-3)  3.4007E-03  3.98364615E-06
9  x1(k-5)x1(k-2)  2.9798E-03  3.42693984E-06

Agora o RRSE está mais próximo do modelo NARMAX, mas o modelo NFIR tem 10 regressores. Então, como mencionado antes, a ordem dos modelos NFIR é geralmente maior que a do modelo NARMAX para obter resultados comparáveis.

Regressores	Parâmetros	ERR
x1(k-2)	8.9978E-01	9.55485306E-01
x1(k-3)	1.7979E-01	3.93181813E-02
x1(k-3)x1(k-1)	8.9706E-02	3.33141271E-03
x1(k-4)	3.5772E-02	1.54789285E-03
x1(k-4)x1(k-2)	1.7615E-02	1.09675506E-04
x1(k-4)x1(k-1)	1.7871E-02	1.13215338E-04
x1(k-5)	6.9594E-03	6.23773643E-05
x1(k-5)x1(k-1)	4.1353E-03	6.10794551E-06
x1(k-5)x1(k-3)	3.4007E-03	3.98364615E-06
x1(k-5)x1(k-2)	2.9798E-03	3.42693984E-06

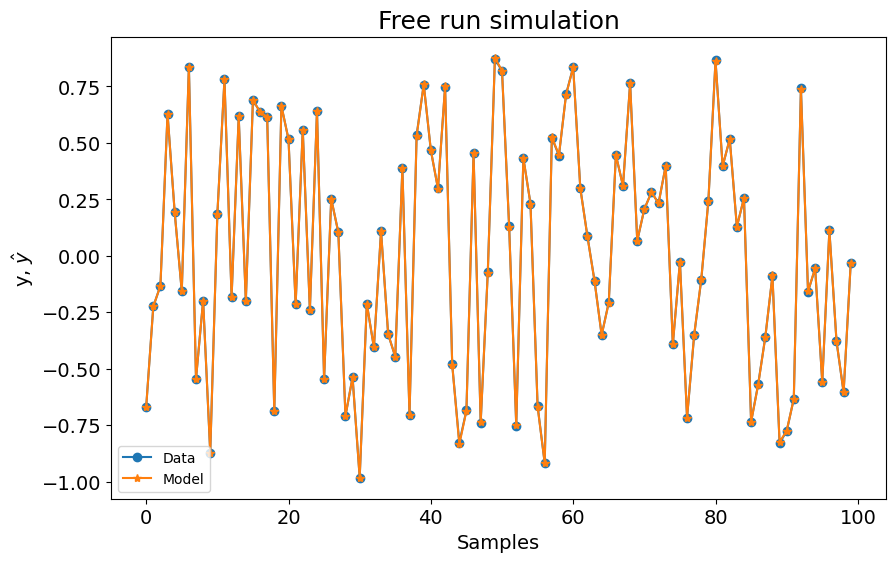

xlag = 35

np.random.seed(seed=42)
# gerando dados simulados
x_train, x_test, y_train, y_test = get_siso_data(
    n=1000, colored_noise=False, sigma=0.001, train_percentage=90
)

basis_function = Polynomial(degree=2)
estimator = RecursiveLeastSquares()
model = FROLS(
    order_selection=True,
    xlag=35,
    n_info_values=200,
    info_criteria="aic",
    estimator=estimator,
    basis_function=basis_function,
    model_type="NFIR",
    err_tol=None,
)

model.fit(X=x_train, y=y_train)
yhat = model.predict(X=x_test, y=y_test)
rrse = root_relative_squared_error(y_test, yhat)
print(rrse)

r = pd.DataFrame(
    results(
        model.final_model,
        model.theta,
        model.err,
        model.n_terms,
        err_precision=8,
        dtype="sci",
    ),
    columns=["Regressors", "Parameters", "ERR"],
)
print(r)

plot_results(y=y_test, yhat=yhat, n=1000)

0.0033427508754120074
        Regressors  Parameters             ERR
0          x1(k-2)  9.0009E-01  9.55386378E-01
1          x1(k-3)  1.8001E-01  3.94178379E-02
2   x1(k-3)x1(k-1)  9.0886E-02  3.32874170E-03
3          x1(k-4)  3.5412E-02  1.54540871E-03
4   x1(k-4)x1(k-2)  1.8743E-02  1.12751104E-04
5   x1(k-4)x1(k-1)  1.8378E-02  1.13878189E-04
6          x1(k-5)  6.7236E-03  6.27406151E-05
7   x1(k-5)x1(k-1)  4.4974E-03  6.32909200E-06
8   x1(k-5)x1(k-3)  3.5420E-03  3.95779051E-06
9   x1(k-5)x1(k-2)  5.5656E-03  3.39231220E-06
10         x1(k-6)  1.5079E-03  2.37202762E-06
11  x1(k-6)x1(k-2)  1.8768E-03  3.65196792E-07
12  x1(k-6)x1(k-3)  1.0685E-03  2.92529290E-07
13  x1(k-6)x1(k-1)  6.3191E-04  2.55676107E-07

Agora o RRSE está mais próximo do modelo NARMAX, mas o modelo NFIR tem 14 regressores, com RRSE=0.0033. Então, como você pode verificar nestes exemplos, a ordem dos modelos NFIR é geralmente maior que a do modelo NARMAX para obter resultados comparáveis, mesmo tentando diferentes algoritmos de estimação de parâmetros.

Regressores	Parâmetros	ERR
x1(k-2)	9.0009E-01	9.55386378E-01
x1(k-3)	1.8001E-01	3.94178379E-02
x1(k-3)x1(k-1)	9.0886E-02	3.32874170E-03
x1(k-4)	3.5412E-02	1.54540871E-03
x1(k-4)x1(k-2)	1.8743E-02	1.12751104E-04
x1(k-4)x1(k-1)	1.8378E-02	1.13878189E-04
x1(k-5)	6.7236E-03	6.27406151E-05
x1(k-5)x1(k-1)	4.4974E-03	6.32909200E-06
x1(k-5)x1(k-3)	3.5420E-03	3.95779051E-06
x1(k-5)x1(k-2)	5.5656E-03	3.39231220E-06
x1(k-6)	1.5079E-03	2.37202762E-06
x1(k-6)x1(k-2)	1.8768E-03	3.65196792E-07
x1(k-6)x1(k-3)	1.0685E-03	2.92529290E-07
x1(k-6)x1(k-1)	6.3191E-04	2.55676107E-07
